轮辐式传感器剪切形变原理解析，读懂低外形结构背后的设计逻辑

　　在工业静态及准静态力值测量领域，轮辐式传感器凭借专有的结构形式，被大量应用在材料力学检测、大型称重计量等场景。区别于其他类型的测力元件，该类传感器依靠轮辐弹性体剪切形变完成力电信号转换，低截面紧凑外形是它比较直观的外在特征，在很多设备内部安装空间有限的工况下可以发挥自身优势，结合材料工艺、偏心加载补偿等特性，适配试验机、料斗秤、汽车衡等多类设备的测量需求。

　　从基础工作逻辑来看，轮辐式传感器依靠弹性体的可控弹性形变实现机械力向电信号的转化。外部载荷施加至传感器中心位置之后，力向四周分布的轮辐结构传递，轮辐产生微米级别的剪切弹性形变，粘贴在轮辐应力集中位置的应变片跟随形变，造成应变片电阻数值发生改变。内部惠斯通电桥电路将电阻的微小变化转化为电压信号向外输出，后端配套采集仪表接收信号之后换算输出对应的力值读数。整个形变过程必须维持在材料弹性区间之内，一旦载荷超出极限承受范围，弹性体发生塑性变形，传感器就无法恢复原有测量性能，即便卸载之后也难以回到出厂状态。

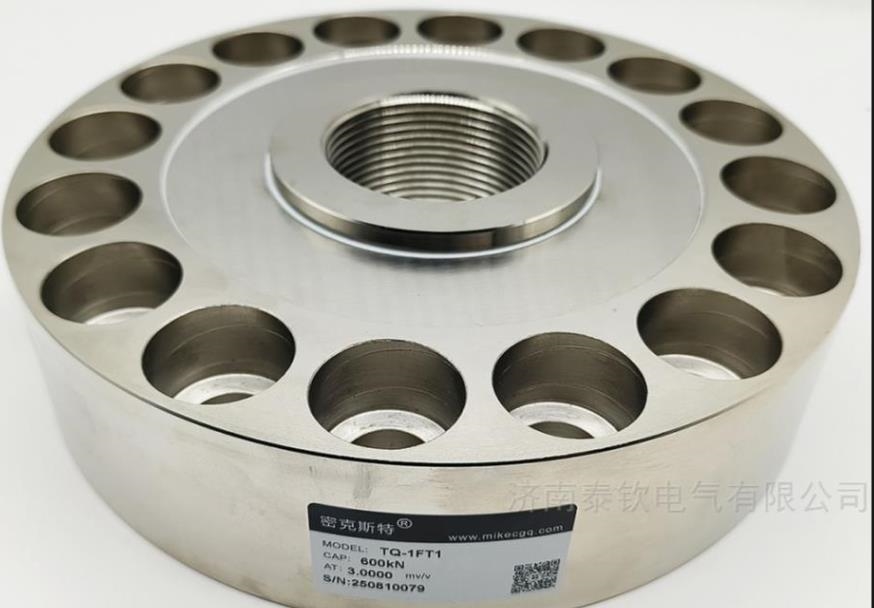

　　弹性体的材料选择与表面处理工艺，直接影响轮辐式传感器在复杂工况下的表现。该类传感器大多选用合金钢作为弹性体基材，合金钢材料可以承受较大载荷，形变过程稳定性较好。基体完成机械加工之后会开展镀镍表面处理，镀层可以形成物理阻隔层，隔绝空气中水汽、轻度腐蚀性介质接触基体金属，减缓锈蚀的产生，以此延长传感器的使用周期。部分内螺纹版本的轮辐式传感器，同样延续合金钢基材搭配无电解镀镍的工艺思路，镀层可以在结构复杂的螺纹缝隙位置实现较为均匀覆盖，对于频繁拆装的场景能够起到防护效果。轮辐式传感器工作时整体形变量偏小，也就是小变形的使用特点，这一点对于大型称重设备而言有实际意义，较小的形变量能够减少秤台位移，降低机械结构干涉带来的额外干扰。对称布置的轮辐结构带来偏心加载补偿能力，实际工况当中，载荷很难每次都精准落在理论中心点，会存在一定程度的位置偏移，偏心加载补偿特性可以降低偏载对于测量结果带来的扰动，维持输出信号相对平稳，该特性在试验机反复加载、料斗物料不规则投放的场景中可以体现实际价值。


　　不同结构版本的轮辐式传感器，可以对应不一样的安装形式，适配多样的设备结构。常规型号可以借助法兰结构完成固定，依靠上下平面传递压力；内螺纹结构的产品，可以通过螺纹连接实现拉力与压力双向测量，多用于试验机设备内部。在试验机作业场景，设备需要反复完成材料拉伸、压缩试验，获取材料力学性能相关数据，轮辐式传感器低外形的特点，能够适配试验机内部有限的装配空间，偏心补偿能力也可以缓解试样放置位置偏移带来的测量干扰。大型料斗秤工作时，物料从上方投入料仓，会带来冲击载荷，物料堆积重心也会发生变化，轮辐式传感器能够适应这类工况。汽车衡露天作业环境温度波动幅度大，同时伴随车辆驶入带来的冲击，该类传感器可以在这样的计量场景完成重量信号采集。

　　想要充分发挥轮辐式传感器本身的性能，安装、接线以及日常使用环节的规范操作不可少。安装阶段，传感器的受力平面需要保证平整洁净，不存在毛刺凸起，底座结构需要具备足够刚性，受力过程底座不能发生明显形变。载荷传递方向尽量和传感器标定受力轴线保持一致，尽量规避额外的弯矩作用在传感器本体，即便产品具备抗侧向干扰的能力，持续的弯矩依旧会造成零点漂移，严重时直接损伤弹性体。多传感器组合的称重系统，各个传感器点位的接触条件应当尽量接近，保障载荷分配均匀。接线作业需要依照线缆颜色定义区分输入正负、输出正负，完成对应连接，线缆布设做好机械防护，避免线缆受到拉扯、挤压造成内部线芯受损。如果使用环境粉尘、水汽较多，需要确认产品防护能力匹配现场条件，必要时增设外部防护组件，减少环境对传感器以及接线部位的影响。

　　轮辐式传感器在投入运行之后，也需要落实常态化维护管理。日常巡检阶段，查看传感器表面镀层状态，及时清理表面积聚的粉尘杂物，检查固定紧固件有无松动，线缆外皮有没有磨损开裂。传感器不允许长期持续承受过载，即使具备安全过载承受能力，也只可以应对短时突发冲击，不能作为常态工况使用。经历剧烈冲击、环境温度大幅改变之后，可以依照计量相关规范开展校准作业，确认输出信号是否处于正常状态。如果出现测量数据异常波动，需要分步排查，确认是否来自安装松动、线缆损伤、外部电磁干扰，再去判断传感器本体是否存在异常，避免直接判定传感器损坏而带来不必要的拆装更换。

　　总体而言，轮辐式传感器的各项性能表现，是结构设计、材料工艺、表面防护共同作用的结果。只有充分理解产品本身的特性，结合现场工况做好选型，严格落实安装接线规范，配套开展周期性维护，才可以让传感器持续输出稳定的测量信号，为试验机、料斗秤、汽车衡等设备提供可靠的数据来源。
